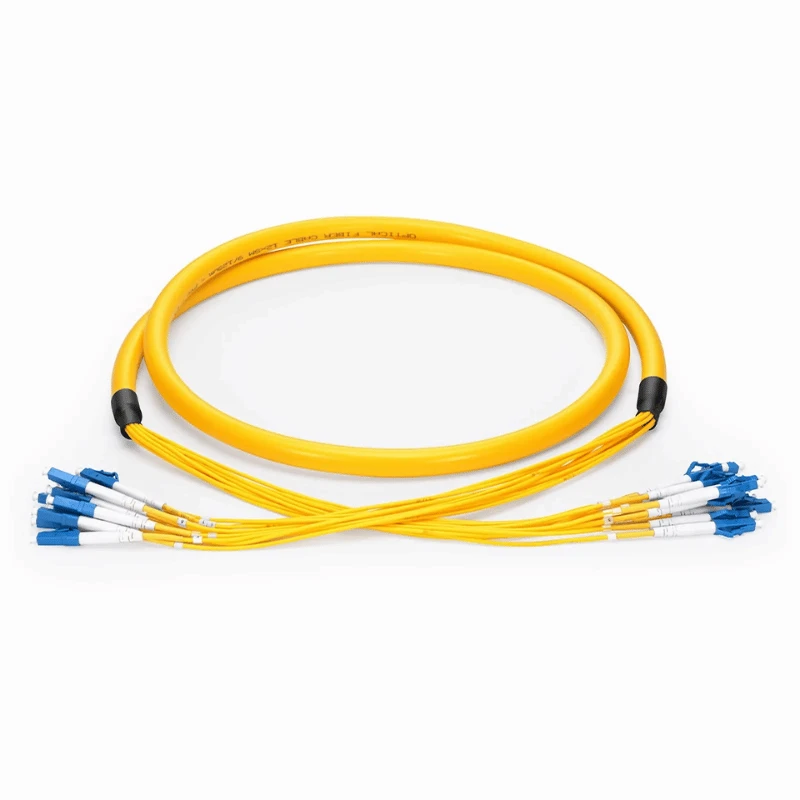

Kabel przejściowy MTP na LC to-fabrycznie zakończony zestaw światłowodowy, który łączy-interfejs MTP/MPO o dużej gęstości z wieloma interfejsami dupleksowymi LC. Jest przeznaczony do okablowania strukturalnego pomiędzy magistralami szkieletowymi MTP/MPO, systemami krosującymi i sprzętem aktywnym, gdzie wymagane są porty LC. Dostępne są konfiguracje dla sieci jedno- i wielomodowych, z liczbą włókien, polaryzacją, rodzajem złącza, strukturą kabla i osłoną określonych w zależności od zastosowania.
Dane techniczne i konfiguracja
|
Przedmiot |
Dostępna konfiguracja |
|
Typ włókna |
OS2, OM3, OM4, OM5 |
|
Liczba włókien |
8F, 12F, 24F lub dostosowane |
|
Złącze MTP/MPO |
Mężczyzna lub kobieta; przypięty lub odpięty, w zależności od potrzeb |
|
Polskie MTP/MPO |
PC lub APC |
|
Złącze LC |
LC/UPC lub LC/APC |
|
Biegunowość |
Typ A, typ B lub typ C |
|
Struktura kabla |
Wstążka, mikro-dystrybucja lub wybicie |
|
Długość kabla |
1 m, 2 m, 3 m, 5 m lub niestandardowe |
|
Kurtka |
PVC, LSZH lub OFNP |
|
Standardowa strata wtrąceniowa |
Mniejszy lub równy 0,35 dB |
|
Opcja niskiej-straty |
Mniejszy lub równy 0,25 dB |
|
Opcja wyjątkowo-niskiej-straty |
Mniejszy lub równy 0,15 dB |
|
Temperatura pracy |
-20 stopni do +70 stopni |
|
Zgodność |
IEC 61754-7, TIA-604-5, RoHS, REACH |
W przypadku zespołów 12-włóknowych złącze MTP/MPO można zakończyć sześcioma dupleksowymi połączeniami LC.
OEM i personalizacja
Konfiguracje niestandardowe obejmują:
Liczba włókien i włókien
OS2, OM3, OM4, OM5; 8F, 12F, 24F lub-liczby specyficzne dla projektu.
01
Konfiguracja złącza
MTP/MPO męski lub żeński, przypinany lub nie; LC/UPC lub LC/APC.
02
Polaryzacja i mapowanie włókien
Typ A, B, C lub mapowanie-zdefiniowane przez klienta, jeśli jest to technicznie możliwe.
03
Specyfikacja kabla
Niestandardowa długość całkowita, wymiary przerwania, materiał płaszcza i średnica kabla.
04
Wymagania OEM
Drukowanie na kurtkach, etykiety identyfikacyjne, oznakowanie złączy i opakowania specyficzne dla klienta.
05
W przypadku instalacji-o dużej gęstości konstrukcję kabla i wymiary przerwania należy przed rozpoczęciem produkcji sprawdzić w odniesieniu do dostępnej przestrzeni w szafie, panelu, kasecie lub na sprzęt.
Aplikacje
Centra danych
Połączenia szkieletowe MTP/MPO-do-sprzętu LC i łączenie-o dużej gęstości.
Sieci serwerów i pamięci masowych
Interfejsy LC do przełączników, serwerów i sprzętu SAN.
Systemy dystrybucji światłowodów
Połączenia pomiędzy infrastrukturą magistrali MTP/MPO a panelami krosowymi lub modułami LC.
Sieci telekomunikacyjne i korporacyjne
Strukturalne łącza światłowodowe wymagające fabrycznie-zakończonej konwersji MTP/MPO-na-LC.
Kontrola jakości i testowanie
Każdy zespół przed wysyłką przechodzi kontrolę produkcyjną i testy optyczne. Elementy-kontroli jakości obejmują:
100% testowanie tłumienności wtrąceniowej i tłumienności odbiciowej dla gotowych zespołów.
Kontrola powierzchni złącza-w celu wykrycia zanieczyszczeń, zadrapań, wgłębień i innych defektów.
Weryfikacja polaryzacji i mapowania-włókna względem określonej konfiguracji.
Kontrola wymiarów złączy i kabli w celu sprawdzenia spójności montażu.
Weryfikacja materiału i zgodności pod kątem określonych wymagań dotyczących płaszcza i komponentów.
Wydajność złącza MPO/MTP jest zwykle określana w oparciu o wymagania IEC 61754-7 i TIA-604-5, natomiast rzeczywiste limity strat wtrąceniowych należy potwierdzić zgodnie z wybraną klasą wydajności.
Często zadawane pytania
P: Jak możesz potwierdzić, że ten kabel jest kompatybilny z moim istniejącym systemem MTP/MPO?
Odp.: Możemy sprawdzić typ współpracującego złącza, płeć, konfigurację pinów, mapowanie włókien, wypolerowanie złącza i interfejs sprzętu w porównaniu z istniejącymi komponentami. Dostarczenie zdjęcia, numeru części lub rysunku systemu pomaga uniknąć zamawiania niezgodnego zespołu.
P: Czy mogę zamówić próbki przed złożeniem zamówienia zbiorczego?
O: Tak. Przed produkcją seryjną można przygotować próbki w celu sprawdzenia konfiguracji i zgodności. Opłaty za próbki i koszty wysyłki są zwykle podawane osobno i mogą zostać zaliczone na poczet kolejnego zamówienia zbiorczego, w zależności od wielkości zamówienia.
P: Jakie jest typowe MOQ dla tego kabla?
Odp.: W przypadku konfiguracji standardowych ogólnie akceptowane jest zamówienie-małonakładowe lub zamówienie próbne. W przypadku zespołów niestandardowych MOQ zależy od komponentów złącza, materiałów kabla, wymagań dotyczących etykietowania i konfiguracji produkcyjnej; dokładne MOQ można potwierdzić wyceną.
P: Jaki jest standardowy czas realizacji produkcji?
Odp.: Konfiguracje standardowe są zazwyczaj wysyłane w ciągu 3–5 dni roboczych. Niestandardowe zamówienia OEM zazwyczaj wymagają 7–12 dni roboczych, w zależności od ilości zamówienia i dostępności materiałów.
P: Czy możesz zachować spójne specyfikacje w przypadku powtarzających się zamówień?
O: Tak. Zatwierdzone rysunki, zestawienia komponentów, mapy włókien, specyfikacje złączy, szczegóły etykiet i wymagania dotyczące kontroli można zachować jako odniesienie produkcyjne w przypadku powtarzających się zamówień. Pomaga to zachować spójność konfiguracji w wielu partiach zakupowych.
Pytanie: Jakie dokumenty można dołączyć do przesyłki?
Odp.: Typowa dokumentacja może obejmować fakturę handlową, listę pakowania, specyfikację produktu oraz raport z inspekcji lub testów. Jeśli jest to wymagane przez projekt i ma zastosowanie do dostarczonych komponentów, można dostarczyć certyfikaty, takie jak dokumentacja RoHS lub REACH.
P: W jaki sposób pakowane są kable adapterowe MTP do LC do wysyłki międzynarodowej?
Odp.: Każdy zespół jest zabezpieczony przed zanieczyszczeniem, zgięciem i uszkodzeniami mechanicznymi podczas transportu. Poszczególne torby, nakładki ochronne, kartony i zewnętrzne opakowania transportowe można konfigurować w zależności od ilości kabli, wymagań dotyczących ochrony złączy i instrukcji pakowania kupującego.
P: Co się stanie, jeśli dostarczony kabel nie będzie odpowiadał zatwierdzonej specyfikacji?
Odp.: Skontaktuj się z nami, podając numer zamówienia, ilość, której dotyczy problem, zdjęcia i odpowiednie wyniki kontroli. Możemy porównać dostarczone zespoły z zatwierdzoną specyfikacją produkcyjną i zorganizować wymianę, przeróbkę lub inne uzgodnione rozwiązanie w przypadku potwierdzenia rozbieżności produkcyjnej.
