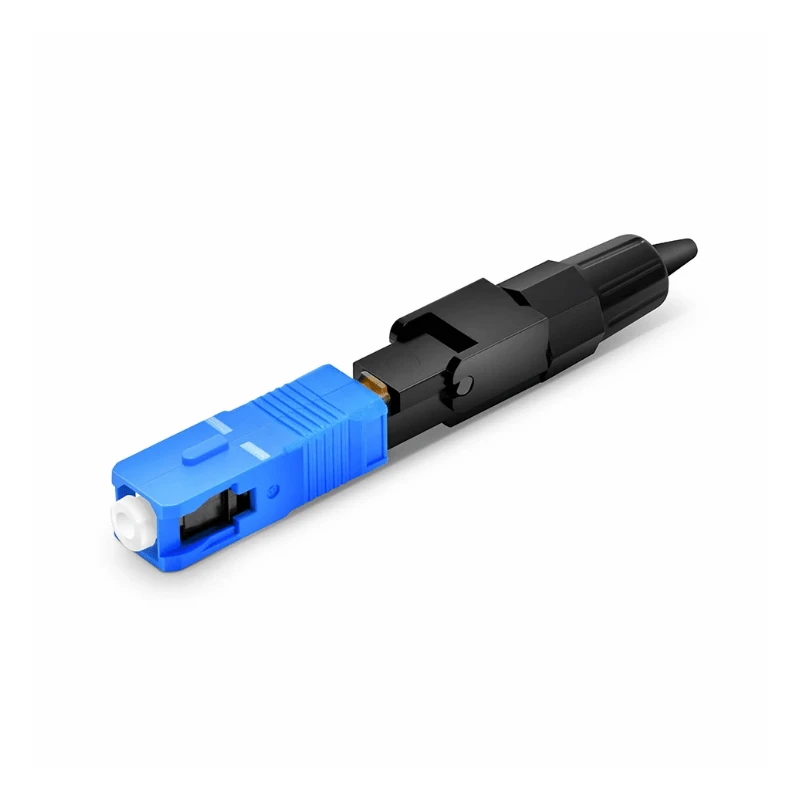

Złącze kabla światłowodowego SC UPC

Złącze światłowodowe SC UPC to fabrycznie-zmontowane złącze SC przeznaczone do jednomodowego zakończenia i łączenia kabli światłowodowych-. Wykorzystuje ceramiczną tulejkę o średnicy 2,5 mm i konstrukcję złącza push-pull, zapewniającą stabilne połączenie ze zgodnymi adapterami SC. Konfiguracja standardowa jest odpowiednia dla światłowodu jednomodowego 9/125 μm-i kabla 2,0 mm, inne średnice kabli i konfiguracje montażu są dostępne w zależności od wymagań projektu.

Złącze składa się z tulejki z ceramiki cyrkonowej, obudowy złącza, elementów dopasowujących i osłony-odciążającej naprężenia. Tulejka 2,5 mm zapewnia znormalizowany interfejs łączący SC, natomiast mechanizm sprzęgający typu push-pull umożliwia prostą instalację i demontaż z adapterów SC.

Powierzchnia czołowa UPC jest polerowana, aby zapewnić fizyczny kontakt pomiędzy współpracującymi powierzchniami włókien i kontrolować odbicie optyczne. Obudowa złącza chroni wewnętrzną strukturę dopasowującą, a osłona odciążająca-odciążająca zmniejsza naprężenia mechaniczne na przejściu kabla-do-złącza.

Wersja standardowa jest przeznaczona do światłowodów jednomodowych 9/125 μm-, w tym do zastosowań typu OS2-. W przypadku zespołów wykorzystujących światłowód niewrażliwy na zginanie, kompatybilność można również określić zgodnie z odpowiednią kategorią światłowodu ITU-T. ITU-T G.657 obejmuje-straty{12}}niewrażliwe na zginanie światłowody i kable jednomodowe-stosowane szczególnie w instalacjach dostępowych i o dużej gęstości.

Złącze należy wybrać w zależności od trybu światłowodu, średnicy kabla, interfejsu adaptera, rodzaju polerowania i środowiska aplikacji.

Sieci telekomunikacyjne:Wzajemne połączenia urządzeń, ramy dystrybucyjne i łącza przesyłowe

Ftth/fttx:Dystrybucja optyczna i połączenia światłowodowe-po stronie abonenta

Centra danych:Patchowanie i łączność sprzętu tam, gdzie określone są interfejsy sc

Sieci korporacyjne:Szkielet i budowanie-łączy światłowodowych-

Catv i transmisja:Dystrybucja sygnału optycznego i wzajemne łączenie urządzeń

Sieci przemysłowe:Połączenia światłowodowe w systemach automatyki i komunikacji, gdzie odpowiednia jest specyfikacja środowiskowa

Interfejs sc push-pull jest szczególnie praktyczny w zastosowaniach wymagających częstego instalowania i usuwania złączy.

W przypadku zamówień OEM i projektowych złącze można skonfigurować zgodnie z wymaganiami, w tym:

W przypadku produkcji seryjnej obowiązujący rysunek, specyfikacje optyczne, konstrukcja kabla, wymagania dotyczące tolerancji i kryteria kontroli powinny zostać potwierdzone przed produkcją masową.

Przed wysyłką każdą partię produkcyjną należy sprawdzić pod kątem zatwierdzonej specyfikacji produktu. Kluczowe elementy kontroli obejmują:

Zakończ-oględziny twarzy:Zanieczyszczenia, zarysowania, odpryski i wady polerskie

Testowanie tłumienności wtrąceniowej:Weryfikacja względem określonej wartości maksymalnej

Testowanie strat zwrotnych:Weryfikacja skuteczności odbicia-w górę

Kontrola okuć i wymiarów:Krytyczny interfejs i wymiary montażowe

Kontrola zespołu kabla-do-złącza:Stan osłony, obudowy, zaciskania i-odciążenia naprężenia

Testowanie krycia/trwałości:Weryfikacja działania złącza po wielokrotnym łączeniu, jeśli jest to wymagane

Testy środowiskowe:Testowanie temperatury lub wilgotności, jeśli wymaga tego specyfikacja projektu

W przypadku zamówień OEM można zdefiniować dodatkowe testy mechaniczne, środowiskowe lub optyczne zgodnie z obowiązującą specyfikacją klienta lub standardem testowym. Wymiary interfejsu złącza należy kontrolować zgodnie z obowiązującymi wymaganiami rodziny IEC 61754-4 SC.
