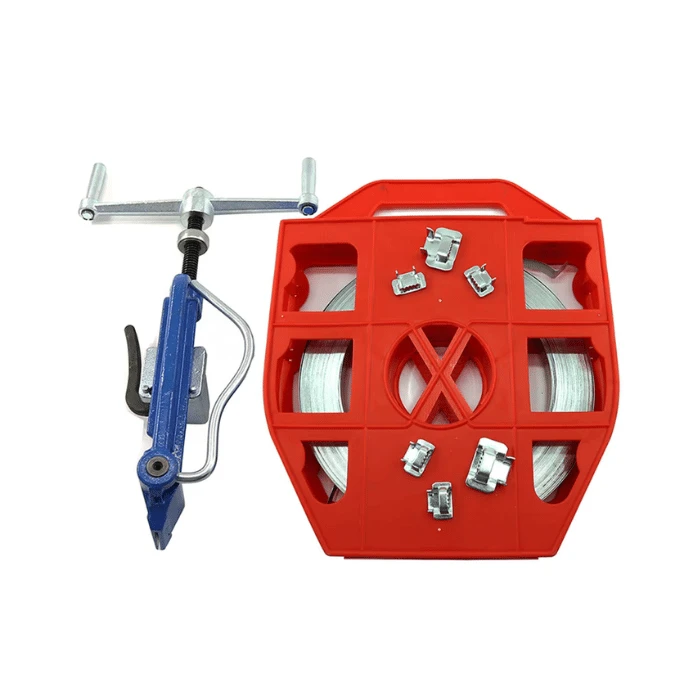

Standardowe narzędzie do opasywania to ręczne narzędzie do napinania przeznaczone do montażu opasek ze stali nierdzewnej i innych metali wokół słupów, kabli, wsporników, znaków i sprzętu użytkowego. Jego-kuta matrycowo konstrukcja łączy mechanizm napinający,-sprężynowy chwytak i wbudowany-obcinak w jednym narzędziu ręcznym. Narzędzie nadaje się do mocowania w infrastrukturze telekomunikacyjnej, światłowodowej, użyteczności publicznej, komunalnej i ogólnej, gdzie wymagane jest kontrolowane napięcie taśmy i bezpieczne połączenie klamrą.

Specyfikacje narzędzi

Parametr	Specyfikacja
Typ narzędzia	Ręczne narzędzie do bandowania
Kompatybilna szerokość pasma	1/4"–3/4" (6,35–19,05 mm)
Kompatybilna grubość opaski	0,015–0,030 cala (0,38–0,76 mm)
Maksymalne napięcie	2400 funtów siły (10,68 kN)
Długość narzędzia	10" (254mm)
Waga narzędzia	4,0 funta (1,8 kg)
Temperatura pracy narzędzia	-40 stopni F do 150 stopni F (-40 stopni do 65 stopni)
Działanie	Podręcznik
Skończyć	Niebieska powłoka proszkowa epoksydowa

Struktura narzędzia i zasada działania

W narzędziu zastosowano mechaniczny system napinania, który napina metalową taśmę wokół przedmiotu obrabianego przed zamocowaniem klamry.

Korpus narzędzia-kuty matrycowo:Zapewnia główną konstrukcję nośną-do ręcznego napinania.

Mechanizm napinający:Przekształca obrót rączki w kontrolowane napięcie taśmy.

Chwytak-sprężynowy:Utrzymuje taśmę podczas napinania i pomaga utrzymać jej pozycję.

Końcówka narzędzia i blok chwytaka:Prowadź i przytrzymuj taśmę podczas napinania i formowania klamry.

Mechanizm przewijania:Tworzy połączenie opaski wokół klamry po przyłożeniu napięcia.

Zintegrowany nóż:Usuwa nadmiar pasma po utworzeniu połączenia.

Zasada działania opiera się na trzech działaniach mechanicznych: uchwyceniu paska, naciągnięciu i utworzeniu połączenia klamrowego. Narzędzie nie dostarcza prądu ani ciepła; wszystkie operacje napinania i cięcia wykonywane są ręcznie.

Procedura operacyjna

Wybierz pasek i klamrę:Upewnij się, że szerokość, grubość, materiał i klamra paska są zgodne z narzędziem i zastosowaniem.

Owiń zespół:Przełóż opaskę wokół słupka, wspornika kabla, wspornika lub innego przedmiotu obrabianego i poprowadź ją przez klamrę zgodnie z projektem klamry.

Umieścić narzędzie:Włóż pasek w obszar uchwytu narzędzia, utrzymując klamrę w prawidłowym położeniu.

Zastosuj napięcie:Uruchomić mechanizm napinający, aż opaska osiągnie wymagane napięcie montażowe.

Utwórz połączenie:Przesuń narzędzie po klamrze, kontrolując mechanizm napinający, aby utrzymać pozycję paska.

Odetnij nadmiar:Użyj zintegrowanego obcinaka, aby usunąć pozostały koniec taśmy.

Dokończ klamrę:Zabezpiecz klamrę zgodnie z jej konkretnymi wymaganiami projektowymi i instalacyjnymi.

Aby zapewnić spójne zapięcie, pasek powinien pozostać prawidłowo dopasowany do klamry podczas całego naciągania i przewijania. Wymagane metody naprężenia i zapinania-klamry powinny być zgodne z odpowiednią specyfikacją systemu pasków.

Kompatybilne paski i klamry

Narzędzie przeznaczone jest do opasywania metalu w określonym zakresie wymiarowym. Typowe opcje stali nierdzewnej obejmują 201, 304 i 316, przy czym wybór materiału opiera się na narażeniu na korozję i wymaganiach projektu.

Kompatybilne systemy klamer mogą obejmować:

Klamry na uszy-Lokt:Tradycyjna konstrukcja klamry do ręcznego opasywania.

Klamry Tru-Lokt:Konstrukcja klamry opracowana dla zgodnych ręcznych systemów opasywania i wizualne potwierdzenie ruchu skrzydła-klamry podczas instalacji.

Inne kompatybilne klamry ze stali nierdzewnej:Musi pasować do wybranej szerokości pasma i spełniać obowiązujące wymagania instalacyjne.

Aplikacje

Instalacja kabla światłowodowego

Mocowanie wsporników kablowych, zacisków i elementów wsporczych do słupów.

Infrastruktura telekomunikacji lotniczej

Instalowanie sprzętu-związanego z kablami na słupach energetycznych i innych konstrukcjach.

Projekty użyteczności publicznej i komunalnej

Znaki montażowe, sprzęt komunikacyjny i inny sprzęt-montowany na słupie.

Mocowanie przemysłowe

Zabezpieczanie rur, węży, wsporników i sprzętu za pomocą metalowych opasek.

Infrastruktura zewnętrzna

Zastosowania wymagające zapięcia-i{1}}klamry ze stali nierdzewnej.

Kontrola jakości

Kontrola jakości powinna obejmować zarówno przychodzące komponenty, jak i wydajność gotowego narzędzia. Zalecane elementy kontroli obejmują:

Kontrola wymiarowa:Długość narzędzia, krytyczne wymiary współpracujące i kompatybilność taśmy.

Kontrola funkcjonalna:Płynna praca uchwytu napinającego, chwytaka, obcinaka i mechanizmu przewijania.

Wydajność napięcia:Sprawdzenie, czy narzędzie osiąga określony zakres naprężenia bez nieprawidłowego poślizgu lub deformacji mechanicznej.

Kontrola cięcia:Sprawdź, czy obcinak obsługuje określoną maksymalną grubość pasma i zapewnia czyste cięcie.

Kontrola powierzchni:Sprawdź integralność powłoki, odsłonięty metal, korozję, zadziory i inne widoczne defekty.

Kontrola montażu:Sprawdź elementy złączne, ruchome elementy, zamocowanie uchwytu i ogólną integralność mechaniczną.

Często zadawane pytania

P: Czy mogę zamówić próbki przed złożeniem zamówienia zbiorczego?

O: Tak. Dostępne są zamówienia próbek w celu oceny produktu, testowania zgodności i kwalifikacji dystrybutora. Ilość próbek, cenę i koszt wysyłki można potwierdzić w zależności od zamierzonego zastosowania.

P: Jakie warunki płatności są dostępne?

Odp.: Zwykle akceptujemy T/T, L/C, PayPal i kartę kredytową. Jeśli potrzebujesz innej metody płatności lub masz określone warunki płatności, można je omówić przed potwierdzeniem zamówienia.

P: Czy narzędzie może być dostarczone z pasującą opaską i klamrami?

O: Tak. Narzędzie może być dostarczone jako część kompletnego pakietu opasek, zawierającego opaskę ze stali nierdzewnej i kompatybilne klamry.

P: Czy narzędzie może być dostarczone z własną etykietą?

O: Tak. Dostawa etykiet OEM/prywatnych-może obejmować oznakowanie logo, etykiety produktów, wymagania dotyczące kolorów i niestandardowe opakowania. Specyfikacje grafiki i oznakowania powinny zostać zatwierdzone przed masową produkcją.

P: Jak należy przechowywać narzędzie, gdy nie jest używane?

Odp.: Przechowuj narzędzie w suchym i czystym środowisku oraz chroń mechanizmy napinające i tnące przed wilgocią, kurzem i uderzeniami. W przypadku długotrwałego-przechowywania należy lekko nasmarować odpowiednie ruchome części zgodnie z instrukcjami konserwacji.

P: Czy dostępne są części zamienne?

Odp.: Można dostarczyć części zamienne do powszechnie używanych podzespołów, takich jak obcinak, chwytak, elementy napinające i inne części mechaniczne, w zależności od modelu i dostępności. Przy zamawianiu-projektów długoterminowych należy określić wymagania dotyczące części zamiennych.

P: Jakie dokumenty można dołączyć do zamówienia?

Odp.: Typowa dokumentacja handlowa obejmuje fakturę handlową, listę pakowania i dokumenty wysyłkowe. Jeśli wymaga tego projekt lub specyfikacja zakupu, można dostarczyć rysunki produktów, zapisy z inspekcji, dokumenty-związane z materiałami lub inną dokumentację techniczną.

P: Jak powinienem określić narzędzie, prosząc o wycenę?

Odp.: Podaj wymaganą ilość, docelowe zastosowanie, preferowany system opasek i sprzączek, wymagania dotyczące OEM lub{0}}marki własnej, wymagania dotyczące opakowania, kraj docelowy i żądane warunki handlowe. Dzięki tym informacjom wycena obejmuje prawidłową konfigurację produktu, opakowanie i sposób dostawy.
