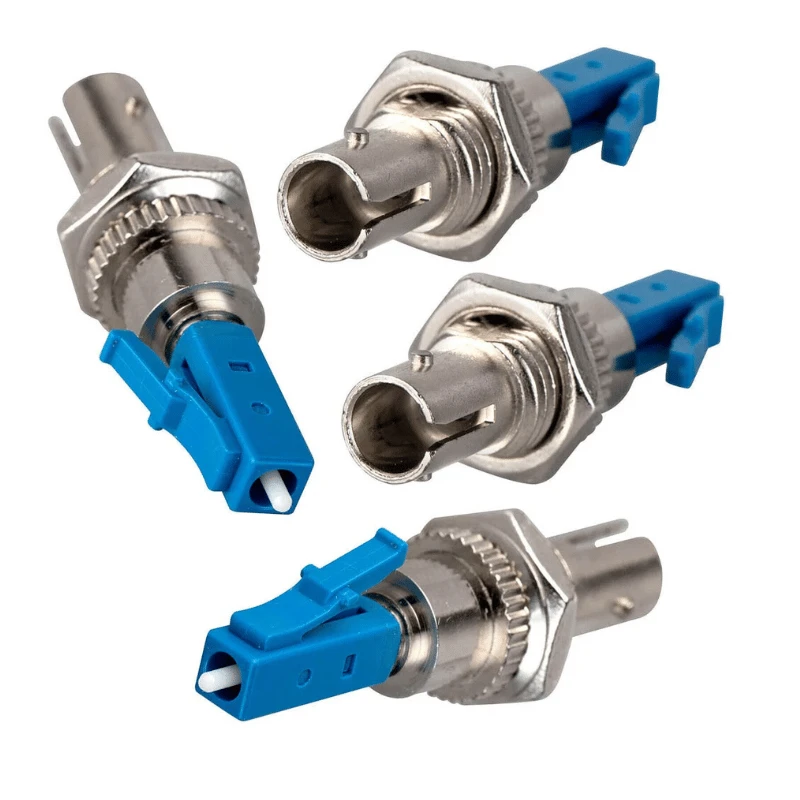

Adapter kabla światłowodowego LC do ST to hybrydowy adapter światłowodowy przeznaczony do łączenia światłowodu zakończonego LC-ze światłowodem zakończonym-ST bez konieczności-ponownego kończenia istniejących kabli. Wykorzystuje komponenty precyzyjnego wyrównywania, aby utrzymać stabilne połączenie światłowodowe, odpowiednie dla sieci jednomodowych i wielomodowych.
Dane techniczne adaptera
|
Parametr |
Specyfikacja |
|
Typ adaptera |
Adapter hybrydowy LC do ST |
|
Interfejs LC |
Kobieta LC |
|
Interfejs ST |
ST kobieta |
|
Okucie LC |
1,25 mm |
|
Okucie ST |
2,5 mm |
|
Typ włókna |
Jednomodowy OS2; Wielomodowy OM1/OM2/OM3/OM4 |
|
Typ polski |
UPC; Firma APC dostępna dla odpowiednich konfiguracji |
|
Tuleja wyrównująca |
Ceramika cyrkonowa |
|
Utrata wtrąceniowa |
Typowo mniejszy lub równy 0,3 dB; Maks. mniejsze lub równe 0,5 dB. |
|
Strata zwrotu |
Większy lub równy 45 dB UPC; Większy lub równy 60 dB APC |
|
Powtarzalność |
Mniejszy lub równy 0,1 dB |
|
Trwałość krycia |
Większe lub równe 500 cykli |
|
Mieszkania |
Tworzywo-o wysokiej wytrzymałości; opcjonalna obudowa metalowa |
|
Montowanie |
Montaż panelowy- |
|
Temperatura pracy |
-25 stopni do +70 stopni |
|
Konfiguracja |
Simpleks; Możliwość montażu dwustronnego |
Kompatybilność złącza
Adapter zapewnia bezpośrednie połączenie mechaniczne pomiędzy złączami lc i st, dzięki czemu jest odpowiedni, gdy sprzęt, panele krosowe lub zainstalowane okablowanie korzystają z różnych interfejsów złączy.
Strona Lc:Kompatybilny ze standardowymi złączami LC z tulejką 1,25 mm.
Strona św.:Kompatybilne ze standardowymi złączami st z tulejką 2,5 mm i złączem bagnetowym.
jednomodowy:Obsługuje konfiguracje os2 9/125 μm z polerowaniem upc lub odpowiednim apc.
wielomodowy:Obsługuje konfiguracje om1 62.5/125 μm i om2/om3/om4 50/125 μm.
Mieszanie złączy:Adapter zmienia jedynie interfejs złącza; łączone włókna powinny pozostać dopasowane do wymaganego trybu transmisji i układu optycznego.
Struktura adaptera
Adapter składa się z interfejsu po stronie LC-, interfejsu po stronie ST-, tulei do precyzyjnego wyrównywania, obudowy i konstrukcji montażowej.
Tuleja ceramiczna z tlenku cyrkonu utrzymuje koncentryczność okucia podczas łączenia, pomagając kontrolować niewspółosiowość boczną i optyczną stratę wtrąceniową.
Standardowa obudowa jest wykonana z-wytrzymałego tworzywa sztucznego i umożliwia montaż w kompaktowym panelu. Obudowa metalowa, typ kołnierzowy, zatrzask-, mocowanie gwintowe i inne ustalenia dotyczące podstawy można określić dla sprzętu o różnych wymaganiach mechanicznych.
Aplikacje
Migracja sieciowa:Łączy nowy sprzęt oparty na LC-z istniejącą-infrastrukturą światłowodową z zakończeniem bez konieczności wymiany całego łącza kablowego.
Panele krosowe i odf:Zapewnia mieszaną łączność LC/ST w systemach dystrybucji i krosowania włókien.
Sprzęt testowy:Łączy kable krosowe LC z portami st w przyrządach do testów optycznych i sprzęcie pomiarowym.
Sieci telekomunikacyjne:Obsługuje mieszane-instalacje złączy podczas rozbudowy sieci lub wymiany sprzętu.
Sieci korporacyjne i kampusowe:Odpowiednie dla starszej infrastruktury, która pozostaje w użyciu razem ze sprzętem opartym na LC-.
Systemy przemysłowe i oprzyrządowanie:Zapewnia konwersję złączy tam, gdzie istniejący sprzęt światłowodowy wykorzystuje standardowe interfejsy.
Adaptery hybrydowe są szczególnie używane w środowiskach-z mieszanymi złączami i przy migracji sprzętu, gdzie-ponowne zakończenie połączenia jest niepożądane.
Dostosowanie / OEM
Kombinacje interfejsów:Lc-st, lc-sc, lc-fc, sc-st i inne konfiguracje hybrydowe.
Tryb światłowodowy:Os2, om1, om2, om3 lub om4.
Polski:Upc lub apc, jeśli są kompatybilne mechanicznie i optycznie.
Mieszkania:Plastik lub metal; dostępna niestandardowa identyfikacja kolorów.
Montowanie:Kołnierz, gwintowany, zatrzaskowy-lub-określony przez klienta wymiar panelu.
Konfiguracja:Układy simpleksowe lub sparowane dupleksy.
Identyfikacja:Logo, numer części, identyfikacja złącza i inne oznaczenia.
Opakowanie:Opakowania zbiorcze, pojedyncze torby,-wstępnie posortowane zestawy i opakowania pod marką własną.
Jakość i kontrola
Kontrola jakości powinna obejmować zarówno parametry optyczne, jak i kompatybilność mechaniczną. Każdą partię produkcyjną można sprawdzić pod kątem uzgodnionej specyfikacji, z kluczowymi elementami kontroli obejmującymi:
Wizualna i wymiarowa kontrola obudowy i interfejsów
Kontrola osiowania tulei i tulei LC/ST
Pomiar strat wtrąceniowych
Pomiar strat odbiciowych dla określonych konfiguracji jednomodowych
Zamienność złączy i weryfikacja dopasowania
Badanie trwałości krycia
Kontrola obudowy i konstrukcji montażowej
Weryfikacja znakowania, ilości i pakowania
Dokumentacja inspekcji może zostać dostarczona zgodnie z wymaganiami projektu.
Często zadawane pytania
P: Czy adapter wymaga specjalnych narzędzi do instalacji?
Odp.: Zwykle nie są wymagane żadne specjalne narzędzia do zakończeń optycznych. Adapter przeznaczony jest do łączenia złączy mechanicznych oraz montażu panelowego. Jeśli dostarczono niestandardową konstrukcję montażową, instalacja powinna być zgodna z odpowiednim wyposażeniem lub projektem panelu.
P: Czy adaptera można używać zarówno w systemach światłowodowych wewnętrznych, jak i zewnętrznych?
Odp.: Jest przeznaczony przede wszystkim do chronionych instalacji wewnętrznych,-pomieszczeń sprzętowych, szaf, paneli połączeniowych-i szafek. W przypadku instalacji na zewnątrz adapter należy zainstalować w odpowiedniej obudowie odpornej na warunki atmosferyczne, a nie wystawiać go bezpośrednio na działanie deszczu, kurzu lub długotrwałych warunków środowiskowych.
P: Czy mogę zamówić próbki przed zakupem hurtowym?
O: Tak. Przed produkcją seryjną można dostarczyć próbki do oceny złączy, wymiarów, montażu i{1}}działania optycznego. Przykładowe wymagania i opłaty można potwierdzić zgodnie z żądaną konfiguracją i ilością.
P: Czy możecie dostarczyć adaptery zgodne z numerem części-instalowanego systemu?
Odp.: Do porównania technicznego można użyć numeru referencyjnego części, ale produkcja powinna opierać się na zweryfikowanych wymiarach i wymaganiach eksploatacyjnych, a nie na samym numerze części. Klienci mogą dostarczyć próbki, rysunki lub arkusze danych w celu sprawdzenia zgodności.
P: W jaki sposób adaptery światłowodowe są pakowane do wysyłki międzynarodowej?
Odp.: Adaptery są zwykle chronione przed zanieczyszczeniem i uszkodzeniami fizycznymi podczas przenoszenia i transportu, za pomocą opakowania wewnętrznego i odpowiednich kartonów zewnętrznych wybieranych w zależności od wielkości zamówienia. Dla zamówień OEM i dystrybutorów można zamówić indywidualne lub niestandardowe opakowanie.
P: Jaki jest typowy czas realizacji zamówienia?
Odp.: W przypadku standardowych zamówień komercyjnych typowy czas realizacji wynosi 7–14 dni, a następnie około 20–30 dni na wysyłkę, w zależności od miejsca docelowego i metody wysyłki. Zamówienia niestandardowe lub zamówienia o dużej-nakładzie należy planować osobno po potwierdzeniu specyfikacji.
P: Jakie warunki płatności są dostępne dla zamówień?
Odp.: Typowe metody płatności obejmują T/T, akredytywę, PayPal i kartę kredytową. W przypadku zakwalifikowanych zamówień można omówić inne ustalenia dotyczące płatności, a ostateczne warunki zostaną potwierdzone w ofercie cenowej lub umowie sprzedaży.
