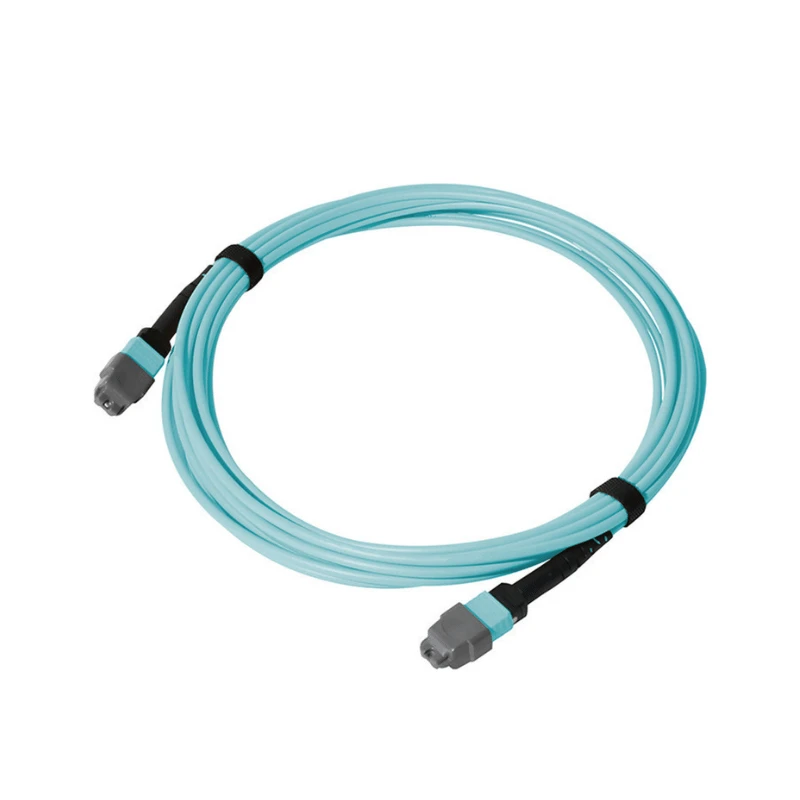

Kabel zwrotny MTP

Kabel MTP Loopback to fabrycznie-zmontowany wielo-zespół światłowodowy, który zapewnia zdefiniowaną optyczną ścieżkę zwrotną przez interfejs MTP/MPO. Kieruje transmitowane kanały optyczne z powrotem do wyznaczonych kanałów odbiorczych w ramach tego samego interfejsu w celu weryfikacji transceivera, testowania-portów przełącznika, diagnostyki sprzętu i procedur testów optycznych.

Określ pętlę zwrotną MTP zgodnie z docelowym interfejsem testowym. Wymaganą konfigurację należy potwierdzić przed produkcją w oparciu o interfejs, dopasowanie złączy, mapowanie kanałów i warunki testu optycznego.

Dopasuj liczbę włókien do interfejsu:Wybierz liczbę włókien zgodnie z aktywnymi kanałami optycznymi i konfiguracją złącza testowanego interfejsu.

Dopasuj typ światłowodu do interfejsu optycznego:Dopasuj typ światłowodu do trybu optycznego określonego dla docelowego transceivera, sprzętu lub urządzenia testowego.

Potwierdź płeć złącza MTP/MPO:Potwierdź wymaganą płeć złącza z interfejsu współpracującego; złącza męskie są przypięte, natomiast złącza żeńskie są odpięte.

Potwierdź mapowanie Tx-do-Rx:Przed złożeniem zamówienia potwierdź wymaganą relację kanałów Tx-do-Rx, szczególnie w przypadku konfiguracji testowych-specyficznych dla aplikacji.

Sprawdź stan testu optycznego:Sprawdź, czy test wymaga bezpośredniej czy tłumionej pętli zwrotnej, i w stosownych przypadkach określ wymagane warunki zasilania-odbioru.

Konfiguracja pętli zwrotnej jest definiowana nie tylko przez liczbę włókien, ale także przez sposób, w jaki przesyłane kanały są zwracane do zamierzonych kanałów odbiorczych.

Bezpośrednie sprzężenie zwrotne:Bezpośrednia pętla zwrotna zwraca transmitowany sygnał bez celowego dodatkowego tłumienia, gdy uzyskana moc odbioru spełnia wymagania testu.

Tłumiona pętla zwrotna:Konfiguracja tłumiona wprowadza określoną dodatkową stratę optyczną, gdy test wymaga niższej mocy odbioru.

Specyfikacja tłumienia:Określ wymagane tłumienie lub stan odbiornika docelowego, aby można było potwierdzić konfigurację optyczną przed rozpoczęciem produkcji.

Przed wysyłką zespoły pętli zwrotnej MTP są sprawdzane pod kątem potwierdzonej specyfikacji produkcyjnej, obejmującej geometrię złącza, stan-powierzchni czołowej, parametry optyczne i zdefiniowane trasowanie Tx-do-Rx.

Złącze i końcówka-Kontrola twarzy:Inspekcja interferometrem 3D służy do sprawdzania geometrii złącza MTP/MPO, w tym wysokości włókna, przesunięcia wierzchołka i promienia krzywizny, podczas gdy powierzchnie końcowe złącza są sprawdzane pod kątem zanieczyszczeń i widocznych defektów.

Weryfikacja optyczna i mapowania:Każdy zespół jest indywidualnie testowany pod kątem strat wtrąceniowych i odbiciowych zgodnie z określoną konfiguracją i testową długością fali, podczas gdy zdefiniowane trasowanie Tx-do-Rx jest sprawdzane z potwierdzonym mapowaniem produkcyjnym.

Zapisy testowe:Dla poszczególnych zespołów można dostarczyć seryjne zapisy testów, w tym obowiązujące dane z testów optycznych i wyniki kontroli w celu kwalifikacji produktu i kontroli przychodzącej.

Niestandardowe kable zwrotne MTP są konfigurowane zgodnie z wymaganiami klienta dotyczącymi sprzętu lub-urządzenia testowego.

Informacje o interfejsie
Zapewnij docelowy sprzęt, transceiver lub interfejs-urządzenia testowego, aby przed rozpoczęciem produkcji można było sprawdzić wymaganą konfigurację złącza i zespołu.

Odniesienie do mapowania
W przypadku nie{0}}standardowych pętli zwrotnych podaj mapę portów,-schemat położenia światłowodu lub specyfikację okablowania Tx-do-Rx.

Wymagania optyczne
Zapewnij wymagane tłumienie lub docelowy stan odbiornika, jeśli kontrolowana moc optyczna jest częścią specyfikacji testu.

Odniesienie do produkcji
Podaj wymaganą długość kabla, ilość, identyfikację i wymagania dotyczące opakowania na potrzeby wyceny i produkcji.
W przypadku konfiguracji-specyficznych dla aplikacji DIMI sprawdza dostarczony interfejs, mapowanie i wymagania testowe przed rozpoczęciem produkcji, aby można było potwierdzić specyfikację produkcyjną w odniesieniu do żądanego zespołu.
