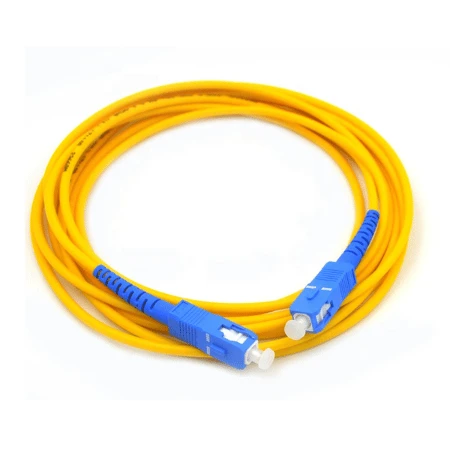

Pigtail światłowodowy jednomodowy Dimi to fabrycznie zakończony-zespół światłowodu ze złączem i wolnym-końcem światłowodu do spawania. Przeznaczony jest do trwałego zakończenia włókien.
Pigtail jest dostępny ze światłowodem jednomodowym G.652D, G.657A1 lub G.657A2 i może być dostarczony ze złączami SC, LC, FC, ST, E2000 i innymi konfiguracjami złączy. Polerowanie złącza, średnica włókna, długość kabla, materiał płaszcza i oznakowanie można określić dla różnych wymagań sieciowych i instalacyjnych.
Dane techniczne
|
Przedmiot |
Specyfikacja |
|
Typ włókna |
Tryb pojedynczy |
|
Norma światłowodowa |
G.652D, G.657A1, G.657A2 |
|
Rozmiar włókna |
9/125 μm |
|
Liczba włókien |
Simpleks; 12-rdzeniowe zestawy-kodowane kolorami |
|
Długość warkocza |
1 m, 1.5 m, 2 m, 3 m |
|
Kurtka OD |
0,9 mm, 2,0 mm, 3,0 mm |
|
Materiał kurtki |
LSZH lub PCV |
|
Kolor kurtki |
Żółty |
|
Złącze polskie |
UPC lub APC |
|
Opcje złącza |
SC, LC, FC, ST, E2000 |
|
Typowa strata wtrąceniowa |
Mniejszy lub równy 0,25 dB |
|
Strata zwrotu |
UPC Większy lub równy 45 dB; APC Większy lub równy 60 dB |
Konfiguracja złącza i światłowodu
Końcówka złącza dobierana jest w zależności od adaptera, panelu krosowego lub sprzętu optycznego używanego w sieci klienta. Dostępne konfiguracje obejmują:
SC/UPC i SC/APC dla konwencjonalnych sieci dystrybucyjnych i dostępowych.
LC/UPC i LC/APC do-stosowania połączeń o dużej gęstości i sprzętu kompaktowego.
FC/UPC i FC/APC do zastosowań wymagających interfejsu złącza gwintowanego.
ST i E2000 dla określonych systemów starszych lub-konkretnych projektów.
UPC i APC nie są wymiennymi opcjami polerowania. APC zapewnia niższy poziom odbicia-odbicia zwrotnego i jest powszechnie wybierany w systemach, w których szczególnie ważna jest utrata odbiciowa.
Po stronie światłowodu standard G.652D jest odpowiedni do ogólnej transmisji jednomodowej-, natomiast G.657A1/A2 można wybrać tam, gdzie wymagana jest lepsza wydajność zginania. Struktura simplex o grubości 0,9 mm nadaje się do kompaktowych tras i indywidualnych zastosowań w zakresie-łączenia zgrzewanego.
Aplikacje
Pigtaile światłowodowe Dimi jednomodowe są stosowane tam, gdzie wymagane jest-trwałe połączenie światłowodowe ze spawem, w tym:
Ramki dystrybucyjne ODF i światłowodowe do zakańczania i łatania włókien.
Mufy światłowodowe do organizowania i kończenia włókien przychodzących i wychodzących.
Systemy dystrybucji FTTH/FTTx do zarządzania-po stronie abonenckiej i dostępu-sieci światłowodowej.
Skrzynki zaciskowe światłowodów i skrzynki-montowane na ścianie, gdzie wymagane jest kompaktowe prowadzenie światłowodów.
Centra danych i sieci korporacyjne do terminacji światłowodów jednomodowych-o dużej gęstości.
Sieci CATV i telekomunikacyjne wymagające stabilnych połączeń optycznych.
Projekty naprawy i rozbudowy sieci, w przypadku których konieczne jest zakończenie lub ponowne{{0}zakończenie istniejących włókien.
Nieosłonięty koniec włókna-jest łączony-z przychodzącym włóknem optycznym, natomiast koniec ze złączem jest instalowany w odpowiednim adapterze lub porcie urządzenia.
Personalizacja i OEM
Produkcja OEM jest dostępna, gdy projekt wymaga-niestandardowych wymagań montażowych lub identyfikacyjnych.
W zależności od zastosowania specyfikacje produkcyjne mogą obejmować niestandardowe długości pigtaili, kombinacje złączy, liczbę włókien, kolor osłony, etykietę, markę złącza, format opakowania i-zdefiniowane przez klienta wymagania kontrolne.
W przypadku zamówień OEM wymagany standard światłowodu, konfiguracja złącza, typ polerowania, tolerancje wymiarowe, kryteria wydajności optycznej, oznakowanie i opakowanie powinny zostać potwierdzone przed rozpoczęciem produkcji z rysunkiem klienta, specyfikacją lub zamówieniem.
Kontrola jakości i testowanie
Kontrola jakości koncentruje się na wydajności optycznej, powierzchni czołowej złącza, spójności wymiarowej i integralności montażu każdej partii produkcyjnej.
Typowa kontrola obejmuje:
Testowanie strat wtrąceniowych w celu sprawdzenia utraty połączenia w stosunku do określonego limitu akceptacji.
Testowanie strat powrotnych dla wydajności złącza UPC/APC.
Kontrola powierzchni-złącza w celu wykrycia zanieczyszczeń, zadrapań, wgłębień lub defektów geometrycznych przed wysyłką.
Sprawdzanie ciągłości światłowodu i polaryzacji, jeśli ma to zastosowanie.
Kontrola wymiarowa długości pigtaila, średnicy płaszcza i konfiguracji złącza.
Kontrola wizualna i montażowa obudowy złącza, osłony, prowadzenia włókien i opakowania.
Każda przesyłka może zostać dostarczona zgodnie z ustaloną specyfikacją produktu i wymogami kontroli.
Często zadawane pytania
P: Czy mogę zamówić próbki przed złożeniem zamówienia zbiorczego?
O: Tak. Próbki są dostępne do celów weryfikacji specyfikacji i montażu przed produkcją masową. Przykładowe wymagania powinny określać złącze, rodzaj polerowania, konfigurację włókien, długość i ilość.
P: Czy można łączyć różne konfiguracje pigtaili w jednym zamówieniu?
O: Tak. W jednym zamówieniu można uwzględnić wiele konfiguracji, na przykład różne typy złączy, długości lub wymagania dotyczące polerowania. Każdą konfigurację należy wymienić osobno, aby uniknąć błędów produkcyjnych i pakowania.
P: W jaki sposób pigtaile są pakowane do wysyłki międzynarodowej?
Odp.: Pigtaile są zwykle wiązane lub indywidualnie zabezpieczane i pakowane w kartony, aby zapobiec zanieczyszczeniu złącza, zgięciu włókien i uszkodzeniom mechanicznym podczas manipulacji. W przypadku zamówień zbiorczych można określić opakowanie eksportowe i etykietowanie.
P: Jakie dokumenty można dołączyć do zamówienia?
Odp.: Typowa dokumentacja handlowa obejmuje fakturę handlową, listę pakowania i dokumenty wysyłkowe. Jeśli wymaga tego zamówienie lub uzgodniona specyfikacja jakości, można dostarczyć dokumentację z kontroli lub testów.
P: Jak zapewnić spójność pomiędzy różnymi partiami produkcyjnymi?
Odp.: Produkcja jest kontrolowana w oparciu o potwierdzoną specyfikację produktu i kryteria kontroli dla każdego zamówienia. W przypadku powtarzających się zakupów zachowanie zatwierdzonej próbki lub specyfikacji jako punktu odniesienia pomaga zachować spójność konfiguracji pomiędzy partiami.
P: Czy możesz pomóc w kontroli-osoby trzeciej przed wysyłką?
O: Tak. Jeśli kupujący sobie tego życzy, przed wysyłką można zorganizować kontrolę-osoby trzeciej. Zakres kontroli, metoda pobierania próbek, kryteria akceptacji i koszt kontroli należy uzgodnić przed produkcją lub wysyłką.
P: Jakie informacje są potrzebne do potwierdzenia kompatybilności z naszym sprzętem?
Odp.: Podaj interfejs sprzętu lub adaptera, wymaganą konfigurację złącza, specyfikację światłowodu i obowiązujące wymagania optyczne. W przypadku projektów wymiany lub integracji zdjęcia, rysunki lub istniejąca próbka pigtaila może pomóc w zweryfikowaniu wymaganej konfiguracji przed rozpoczęciem produkcji.
